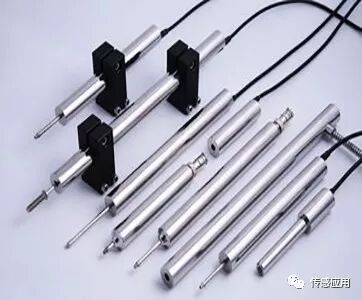

工业生产需要用到位移传感器,位移传感器主要用于设备位移测量与位置定位,位移传感器质量的优劣直接决定了机械设备测量精度与控制效果的好坏。位移传感器在安装前,用户不要擅自拆卸、改装。位移传感器在安装过程中,应轻拿轻放,以免碰坏引出端。那么位移传感器的安装要点具体有哪些呢?
1.位移传感器在安装前,用户不要擅自拆卸、改装(包括撕去商标、在轴与壳体上进行加工、松动螵钉、转动固紧环位置等)。位移传感器在安装过程中,应轻拿轻放,以免碰坏引出端;
2.传感器在通电时,注意不能用万用表的电阻挡、电流档去测量电位器电压;
3.如果电子尺已经使用很长时间了,而且密封已经老化,同时夹杂着很多杂质,而且水混合物和油会严重影响电刷的接触电阻的,这样会使显示的数字不停地跳动。这个时候可以说直线位移传感器的电子尺已经损坏了,需要更换。
4.位移传感器的随动轴与其它机件联接时,应注意轴心线要保持在一直线上(包括工作状态),如轴心线有偏差存在,建议使用万向接头或波纹管等转接件,以免电位器出轴弯曲变形,损坏其他器件,从而影响正常使用;
5.位移传感器在接入线路时,应严格按照传感器上的示意图。特别注意“2”端严禁接入输入电压,否则烧坏传感器基体和引线;
6.如果直线位移传感器的电子尺在工作的过程当中,在某一点的显示数据有规律地跳动,或者是没有显示数据的时候,出现这种情况就需要检查连接线绝缘是不是出现破损的现象,并且跟机器的外壳很有规律地接触而导致的对地短路。
7.供电的电压一定要稳定,工业的电压需要符合±0.1[%]的稳定性,例如,基准电压是10V的话,就可以允许有±0.01V的波动变化,如果不是的话,就会引起显示的圈套波动这样的情况。但是如果这个时候的显示波动的幅度没有超过波动电压的波动的幅度的话,那么电子尺就是正常的了。
8.安装直线位移传感器对中性需要很好,但是平行度可以允许有±0.5mm的误差,角度可以允许有±12°的误差。但是如果平行度误差和角度误差都是偏大的话,这样会出现显示数字跳动的情况。那么出现这样的情况的时候,必须要对平行度和角度进行调整了。
9.在连接的过程当中,一定要多加注意,电子尺的三条线是不可以接错的,电源线和输出线是不可以调换的。如果上面的线接错的话,就会出现线性误差很大的情况,要控制的话是很难的,控制的精度也会变得很差,而显示很容易出现跳动的现象等等。
