概况
USTA-PL这系列高性价比数字型三轴倾角传感器,内置32bitA/D转换器,通过n阶滤波算法,最终输出倾角值。产品可根据内置的温度传感器监测温度变化修正传感器温度漂移,保证产品在高、低温环境下的重复性。在-40~+85 ℃的工作环境中也能达到0.01°精度。分辨率0.001°,响应频率100Hz,可通过上位机直接观测数据。
应用
轨道交通路基、地铁支撑墙沉降监测;
隧道上部山体及建筑物沉降监测;
高速公路路基、边坡、桥墩沉降监测;
基坑、核电站、水电站沉降监测;
大坝及水利枢纽、高层建筑的基础沉降监测;
桥梁、地基、隧道安全管理;
掌握监测物的环境、交通、结构应力以及变形等参数;
实时评估桥梁工作状态和预测桥梁功能变化;
评估结构性能退化的征兆和趋势;
测量支座下沉状态、测量伸缩缝变化;
测量锚塞体位移;
参数
量程:倾角三轴 X/Y/Z:0~±90° 温度:-40~70℃
精度:倾角绝对精度:0.03 (0~±90°) 温度:±1℃
非线性:≤0.1%FS
重复性:≤0.1%FS (最小士 1 μm)
输出信号:RS485-RTU(倾角与温度同时输出)
分辨率:倾角:0.001°, 温度:0.1℃
供电电压:12VDC(5~30VDC)
工作电流:<10mA(随量程变化)
寿命:≥100 万次
绝缘阻抗:≥1000 MΩ/100VDC
环境温度:-40~70℃
湿度/露点:湿度 0~100%
温度系数:<50pp/C
响应时间:≤5mS
过载压力:150%FS
电气连接:M12 防水电气连接器
防护等级:IP68
连接电缆:5芯RS485双绞通讯电缆 标准长度:1米
外形尺寸:90*55*24mm (长*宽*高)
外壳材质:铝合金磨沙阳极化
安装螺丝:M5螺丝*3

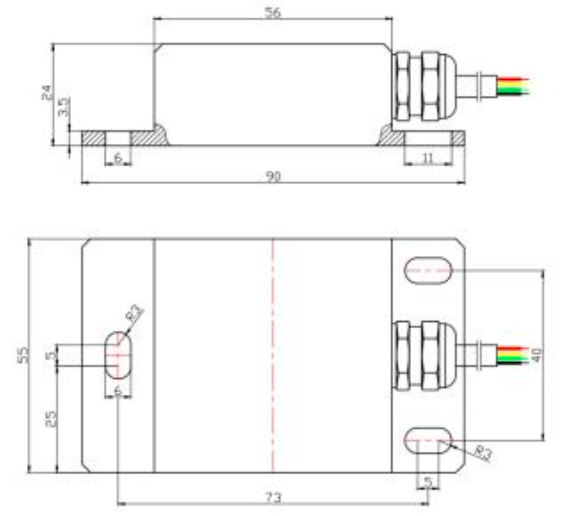

外观尺寸
