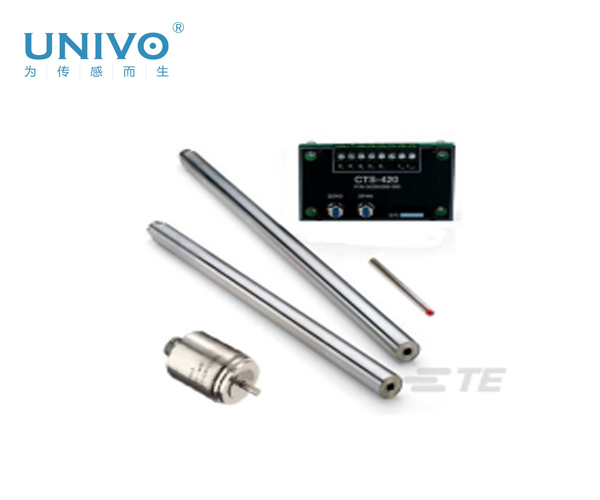

CTS-4-20 LVDT 系统均包括一个 HCI 系列 LVDT 线性位移传感器或 R36AS RVDT 旋转位移传感器，以及一个可提供 4-20 mA 电流回路输出的电子模块。 CTS-420 可在 10 至 36 VDC 未调节电源电压下运行。电子模块为位移传感器提供所需的交流激励电压，并将交流电压输出转换为平稳的 4-20 mA 信号。零点和量程调整电位计、传感器以及回路供电连接端子均位于前面板以确保便捷安装和校准。

特点

• 4-20 mA 2 线电流回路操作

• 线性行程范围为：0.25 至 10 英寸

• 角度版量程：0 至 90º

• 宽工作温度范围

• 紧凑型

• 远程传感器操作，最远距离可达 35 ft [10m]

• MS 型密封连接器

• 坚固的防溅水外壳（可选）

• 零点和量程可调

• 全密封（仅限 LVDT）

• 英制或公制螺纹铁芯 (LVDT)

• 长达 35ft. 的电缆（可选）

电气特征

• 电源电压 (V) 10 – 36

• 模拟输出  4 – 20 mA

• 电气连接  PT02A-10-6P

主体特性

• 外形尺寸  圆柱形

• 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

• 外壳材料  不锈钢

• 外壳直径  19.05 mm [ .75 in ]

使用环境

• 工组温度范围  -55 – 150 °C [ -67 – 302 °F ]

• 环境规范  1,000 PSI 压力

行业标准

• IP 等级  IP68

其他

• 全部行程范围 (mm) ±101.6, ±12.7, ±25.4, ±254, ±50.8, ±6.35

• 全部行程范围 (in) ±.25, ±.5, ±1, ±10, ±2, ±4

• 线性 (% of Span) ±.5 – ±1.5
