优利威通用型压力传感器/压力变送器UPT500-400


介绍: UPT500系列通用型压力传感器/压力变送器采用进口感压芯片,选进的贴片工艺,具有零点,满量程补偿,

概况

UPT500-400系列通用型压力传感器/压力变送器采用进口感压芯片,选进的贴片工艺,具有零点,满量程补偿,温度补偿,高精度和高稳定性放大集成电路,全封焊结构、抗冲击、耐疲劳、可靠性高,输出信号多样化,如4-20mA,0-5VDC,0.5-4.5VDC,0-10VDC等。



特点

A、采用进口感压芯片;

B、选进的贴片工艺,具有零点、满量程补偿,温度补偿;

C、高精度和高稳定性放大集成电路;

D、全封焊结构、抗冲击、耐疲劳、可靠性高;

E、输出信号多样化,如4-20mA,0-5VDC,0.5-4.5VDC,0-10VDC等;

F、结构小,外径最小可达26mm;

G、介质温度可达500度,连接方式多样化,如螺纹、法兰、快速接口、毛细管等;

H、可直接配套就地显示表头(输出为4~20mA二线制);


应用

A、液压及气动控制系统的压力测试与监控;

B、石化、环保、空气压缩行业压力测量;

C、楼宇自动化、恒压供水系统压力检测;

D、工业过程检测与控制;实验室压力校验

F、电站运行巡检、机车制动液压系统;

E、城市管网、油田管道、大小型水电站的压力网络组态采集


技术参数

被测介质: 气体、液体及蒸气(弱腐蚀性)

压力类型: 表压;绝压

量    程:

表压正压:5Kpa;10Kpa;20Kpa;50Kpa;100Kpa;200Kpa;500Kpa;

          0.6Mpa;1Mpa;1.6Mpa;2Mpa;5Mpa;10Mpa;16Mpa;

          20Mpa;30Mpa;40Mpa;50Mpa;60Mpa

表压负压:-100Kpa~0;-50Kpa~0;-20Kpa~0;-10Kpa~0;

表压正负压:-100KPa~100KPa;-100KPa~600KPa;-100KPa~1000KPa;

            -0.1MPa~1.6MPa;-0.1MPa~2.5MPa;

           ±10KPa;±50KPa;±100KPa;

绝压:0.1MPa;0.6MPa;1MPa;1.6MPa;2MPa;3MPa

输    出:

电流输出4-20mA(二线制);0-20mA(三线制)

电压输出0-5VDC;0-10VDC;1-5VDC;0.5-4.5VDC;1-10VDC

综合精度: ±0.1%FS(量程60MPa以上)、±0.25%FS、±0.5%FS

供    电: 24V Dc(12~36VDC)

绝缘电阻: ≥1000 MΩ/100VDC

负载电阻: 电流输出型:最大800Ω;电压输出型:大于50KΩ

介质温度: -20~85℃、-20~150℃、-20~200℃、-20~300℃(可选)

环境温度:-20~85℃

储存温度:-40~90℃

相对湿度: 0~95% RH

密封等级:IP65/IP68

过载能力: 150%FS

响应时间:≤10mS

稳 定 性:≤±0.15%FS/年

振动影响:≤±0.15%FS/年(机械振动频率20Hz~1000Hz)

电气连接:赫丝曼接头(国际标准);标准配线3米

压力连接:M20×1.5,其它螺纹可依据客户要求设计

连接螺纹材料:304/316L不锈钢


产品选型

UPT500系列压力变送器型号命名

UPT500-XXX-XX-XX-XX-XX-50X

              A     B     C     D   E    F

A、量程参数:按实际数值标示

如:0.6MPA标为0.6M;35KPa标为35K

    200psi 标为200psi

B、输出参数:

mA:4-20mA(二线制)

mA:0-20mA(三线制)

5V:0-5VDC

10V:0-10VDC

4V:1-5VDC

4.5V:0.5-4.5VDC

9V:1-10VDC

C、精度参数:0.1:±0.1%FS  0.25:±0.25%FS  0.5:±0.5%FS

D、安装螺纹参数,按实际螺纹标示,

   如:M20X1.5标为M20;G1/4标为G1/4 等

E、电缆线长度参数,按实际数值标示,如:3米标为3m

F、变送器电器连接结构参数,

501紧线螺母直接出线结构

501H高温型紧线螺母直接出线结构

502四芯航空接插件出线结构

502H高温型四芯航空接插件出线结构

503四芯赫丝曼接头出线结构

503H高温型四芯赫丝曼接头出线结构

503F防水密封直接出线结构

503FH高温型防水密封直接出线结构

503S四芯赫丝曼接头+显示表头出线结构

503SH高温型四芯赫丝曼接头+显示表头出线结构

备注:1、若用户对传感器有特殊的要求,以文字说明的形式,可依用户要求设计和生产


2、选型列举:UPT500-0.6M-MA-0.5-M20-3M-501

此型号传感器技术参数为:量程:0-0.6MPa;输出:4-20mA精度:0.5%FS螺纹接口:M20X1.5,电缆线长度:3米,501结构


外观接线

501紧线螺母直接出线结构



501H高温型紧线螺母直接出线结构



502四芯航空接插件出线结构



502H高温型四芯航空接插件出线结构



503四芯赫丝曼接头出线结构



503H高温型四芯赫丝曼接头出线结构



503F防水密封直接出线结构



503FH高温型防水密封直接出线结构



503S四芯赫丝曼接头+显示表头出线结构

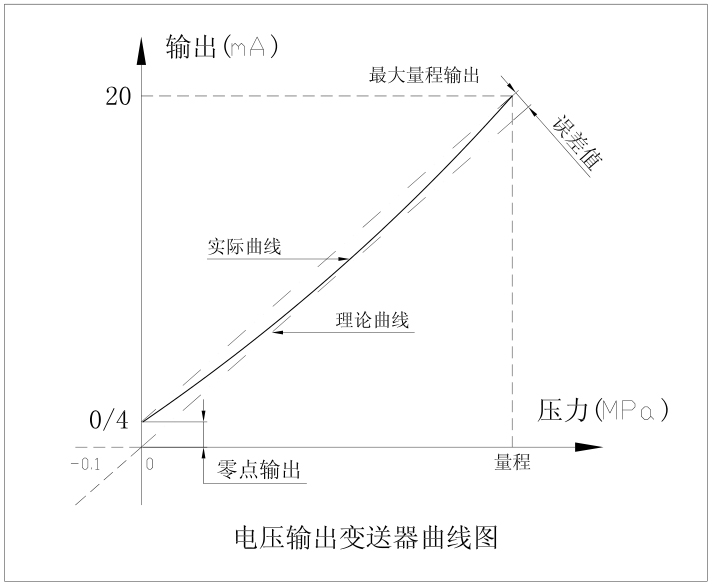

六、输出特性曲线






七、电气连接参数图






八、螺纹连接尺寸图




九、安装密封结构图
